自動苗箱並べ機　NSB-H200

敷設能力 730～780枚 / 時 (片側並べ枚数8枚仕様)

駆動モーターの容量アップと併せ各部センサーの精度を高め、作業効率が向上。
(参考 ： 従来機 片側8枚並べ仕様 NSB-H20N8 630枚/時)

駆動方式変更

従来機までの2輪駆動を4輪駆動に変更して始動/停止が安定し、苗箱敷設の横ピッチ精度が向上。

稼動制御

横移動および上下移動の制御を、より正確に行い、苗箱への衝撃を大幅に軽減。

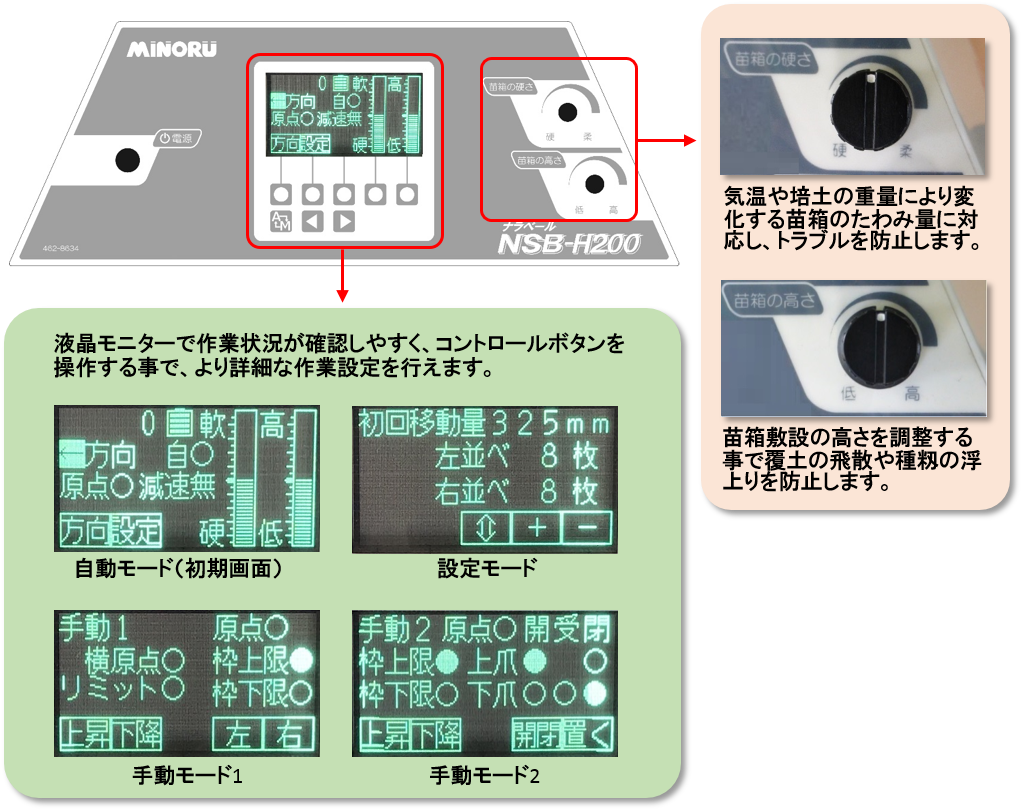

オペレーション

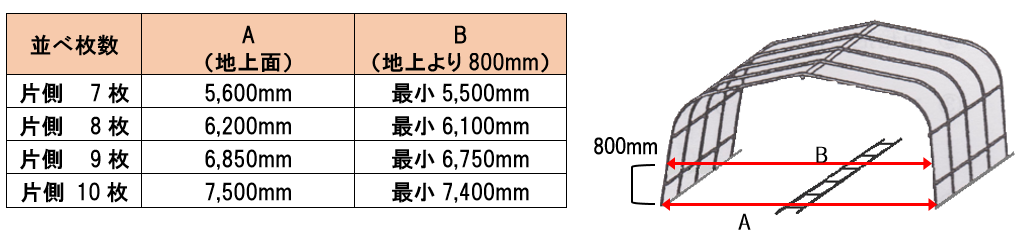

ハウス基準









※寸法はすべて内側寸法です

苗床の整地

苗箱の敷設高さが下図を超えると苗箱敷設高さが不規則になり、苗箱の受け渡しミスや種籾露出の原因となりますので、下図の寸法以内になる様に整地してください。

走行レール

① 走行車輪の外ツバ(フランジ)でレールを抱えるように幅を調整してください。
② 他社のレール(パイプ径32mm)の場合は、レールが車輪の中心となるように幅を調整してください。

レール設置基準

走行レールと苗床の高さは下図を参考にして、レールを敷設してください。

注)　レールの埋没や傾きの無いよう、レール敷設場所をしっかりと踏み固めてください。

主要諸元

商品名		みのる自動苗箱並べ機 (ナラベール)
型式		NSB-H200
規格		N7	N8	N9	N10
並べ枚数(片側)		7枚	8枚	9枚	10枚
全幅(㎜)		5,240	5,880	6,520	7,160
全高(㎜)		925
機体重量(㎏)		200	210	220	230
上下駆動		DC12V-120W
横移動		DC12V-120W
爪駆動		DC12V-3.2Nm
バッテリ容量		DC12V-105Ah
敷設能力(枚/時)		660～750	730～780	750～800	770～830
敷設ピッチ(縦)(㎜)		630
敷設ピッチ(横)(㎜)		320
対象苗箱		みのる・イセキ成苗ポット苗箱

新型　自走苗箱運搬車　NSA-650

作業速度

往路3.3km/h　・　復路4.3km/hの高能率作業。
(従来機 ： NSA-65H　往路2.0km/h　・　復路4.0km/h)

安全設計

■速度アップに合わせ、減速停止スイッチを新設して、補助車とのドッキングや播種プラントでの停止時の衝撃を緩和。
 ■カーブ手前での減速を制御するカーブ時減速ドグを設定。(オプション)

主要諸元表

商品名	自走運搬車
型式	NSA-650
機種	本体車	補助車
全長(mm)	955	935
全幅(mm)	840	745
全高(mm)	370	370
重量(kg)	45	26
荷台寸法(mm)	704	704
積載重量(kg)	120　(ポット苗箱60枚)
車輪トレッド(mm)	300～320
ホイールベース(mm)	480
車輪有効径(mm)	128
走行速度(km/h)	往路　3.3　復路　4.3	–
使用電源	24V　(12V / 28Ah × 2)	–
付属品	荷載板(コンパネ)・・・3枚 荷引寄せ棒・・・1本 バックストッパー・・・1本 連結バー・・・1本 停止時減速ドグ・・・1個
